光伏系统组串汇流箱

定制解决方案理念

光伏系统的设计和生产专家在实现系统的高可用性及高性能上面临着挑战。其重点在于采集和分配组串电流，各模块的防雷和过电压保护，以及监测系统性能。

菲尼克斯电气的汇流箱(SCB)可安装在紧凑型壳体中，并满足这些要求。当单个组串出现故障时，我们的光伏组串电流监测系统可对故障和功率损耗立即作出响应。

应用

汇流箱采集并分配来自太阳能电池板的组串电流。此外，汇流箱还监测系统性能，保护各模块免受过电压损害。特殊应用包括 漂浮式光伏系统。由于系统位于海上或内陆水域，其对汇流箱有着极为特殊的要求。

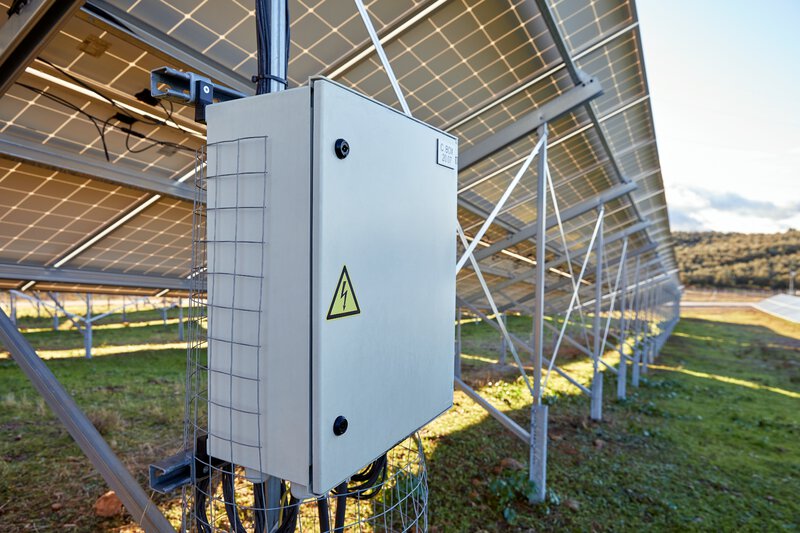

汇流箱应用

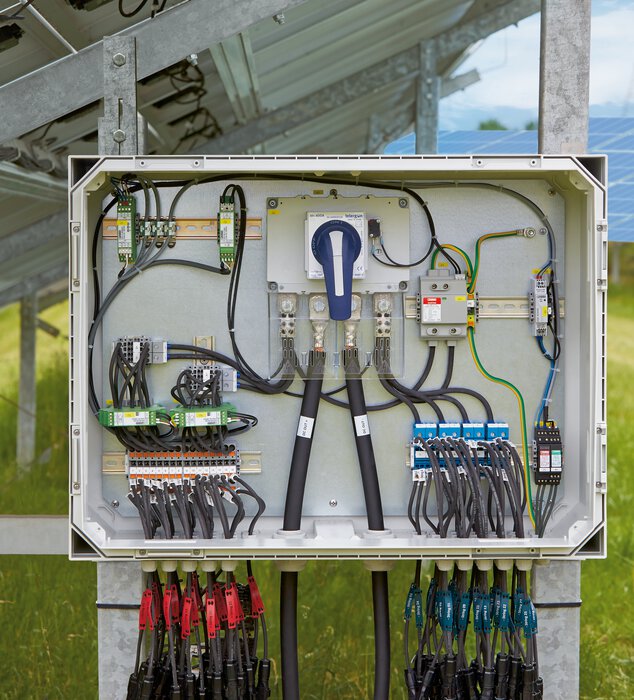

解决方案：光伏系统汇流箱

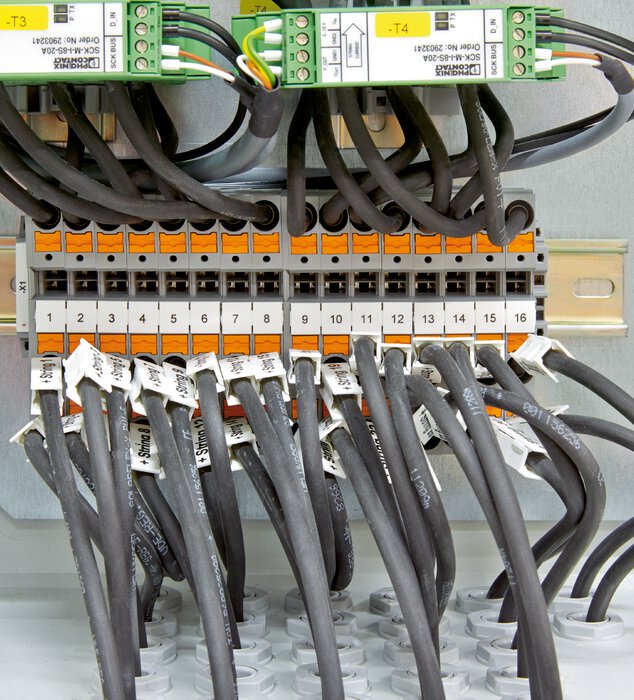

适用于光伏系统的连接技术

菲尼克斯电气提供多种接线端子，为各类应用提供合适的解决方案。保险丝端子可防止光伏组串上产生反向电流。

二极管端子尤其适用于光伏薄膜，混合接线端子则能连接多达4个光伏组串，无需另外接线。

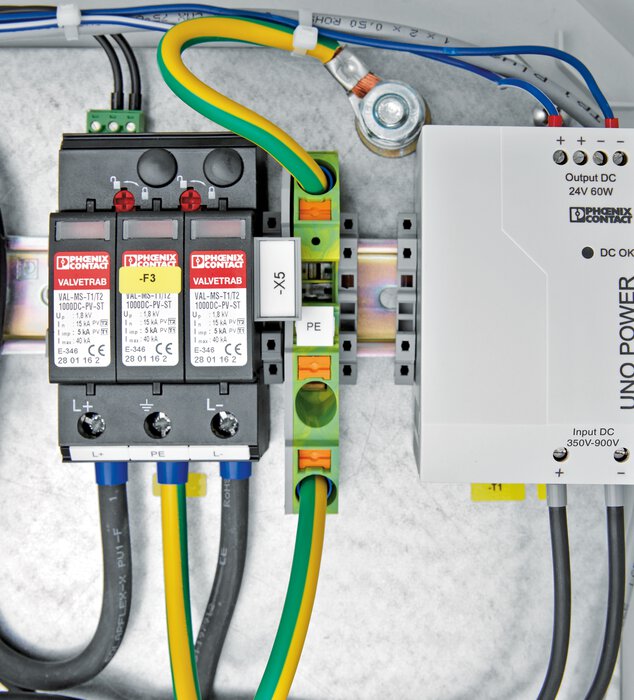

防雷和电涌保护器

地面光伏系统的面积大且暴露在户外环境下，极易遭受雷击和过电压损害。

利用菲尼克斯电气的防雷及电涌保护器，可采取预防措施，提高系统可用性。  这些保护器符合EN50539-11和UL 1449标准（第3版）有关光伏装置电涌保护的相关要求，且通过KEMA认证。

监测组串电流和电压

使用霍尔传感器，电流测量模块无需接触即可测定光伏系统的参数并转发至通信模块。模块有四通道和八通道两种型号可供选择。

电压测量模块至多可测量1500 V的直流电压。该模块适用于接地和独立光伏系统的测量。

适用于光伏应用的DC/DC转换器

采用适用于光伏系统的基础功能型DC/DC转换器，可直接通过地面光伏系统向汇流箱供电。

因而可节省安装成本，提高系统效率。DC/DC转换器设计紧凑且高效，还可用于小型控制箱。

总线电缆监测

采用通用型AC/DC电流变送器，可以监测电流高达600 A的直流总线电缆。无需中断系统运行，即可监测导线。

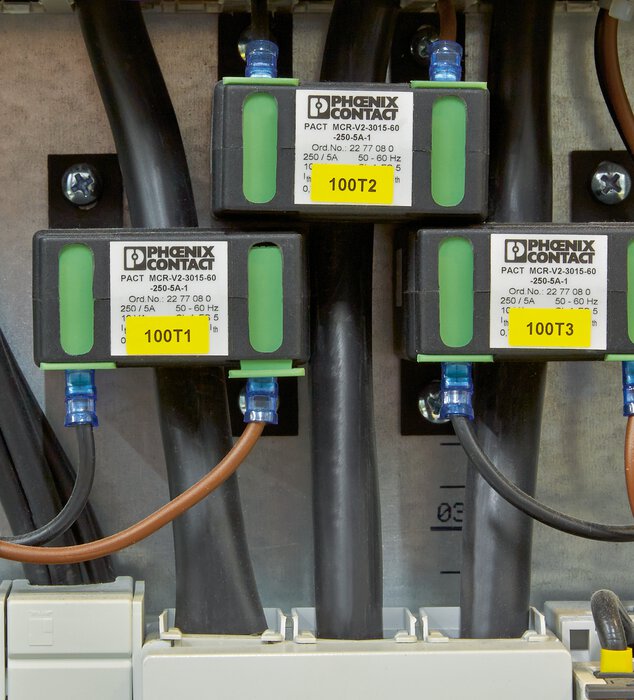

电流互感器可根据不同的传动比转换交流电流。而安装在下级的电能监测设备则可直接在控制柜中记录和显示参数。

主要特点

✓ 面向应用的分析和咨询

✓ 认证实验室的标准化测试

✓ 采用温度优化设计，十分可靠耐用

✓ 采用无线通信，降低安装和维护费用，联网更灵活

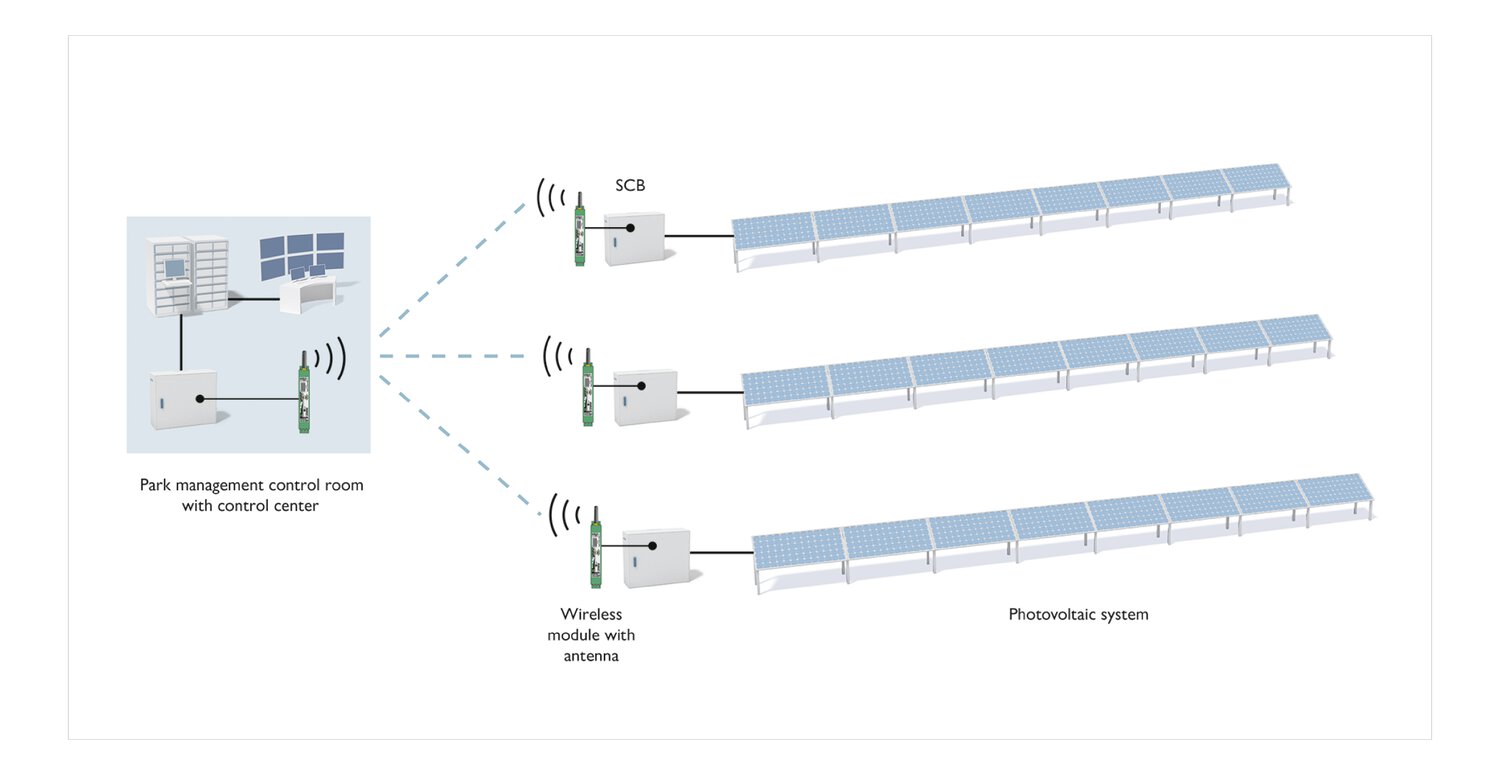

串行接口的无线联网

汇流箱数据可以通过串行RS-485接口输出，并无线传输到发电站中央管理系统。菲尼克斯电气无线技术十分成熟，能够实现距离长达500 m的无干扰可靠通信，支持至多250个汇流箱。无线系统支持网状网络的搭建，因此设备之间可通过中继器和服务器站点相互通信。

特殊应用示例

为尽可能减少布线工作量，强烈建议在漂浮式光伏系统中采用无线模块。菲尼克斯 电气推出耐海水腐蚀型汇流箱，配备光伏电缆固线夹以应对汹涌浪潮。

我司无线技术也可用于改装监控系统和现有光伏系统。铺设新电缆时无需大型挖掘施工，使得改造成本处于可控范围。

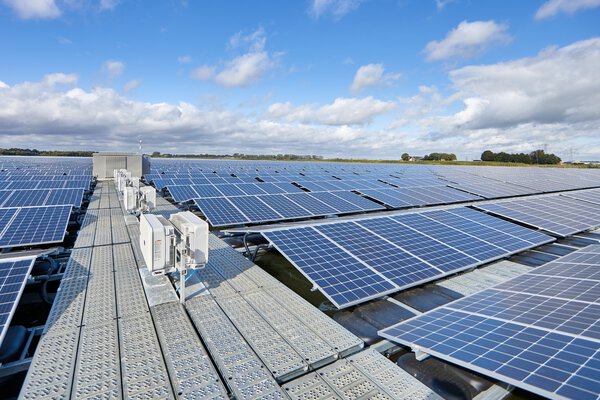

特殊应用示例：漂浮式光伏系统

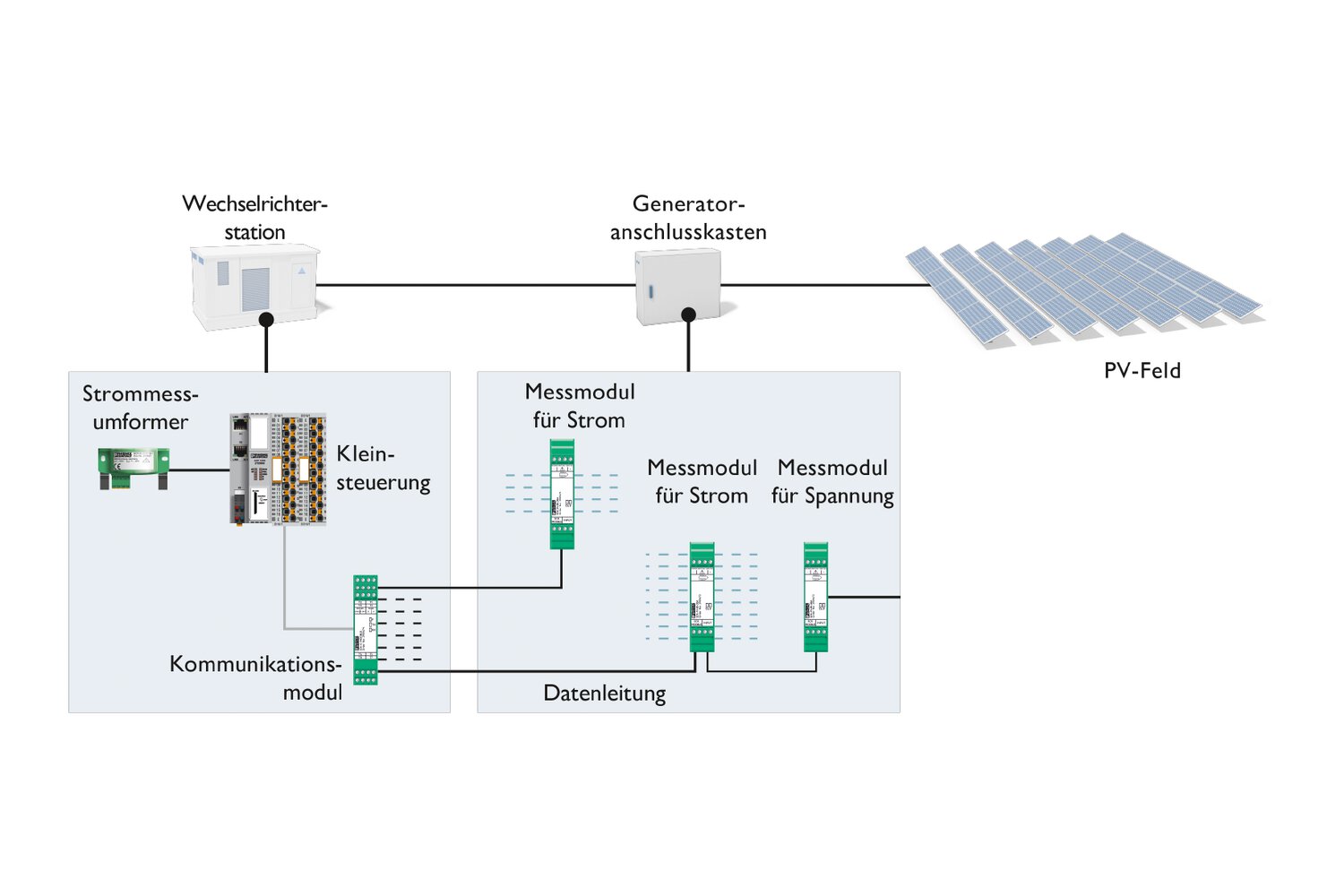

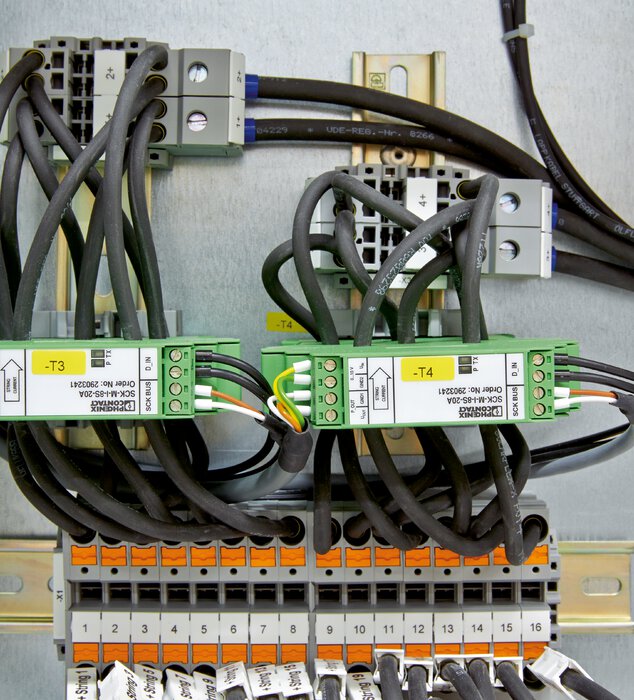

监测光伏组串

测量模块可同时测量多达8个直流电流值和1个直流电压值。整套系统则可在1个通信模块上运行8个测量模块。双芯通信电缆用于为测量模块供电。因此无需另接电源装置。通用型电流变送器可测量总线电缆上的交直流电流。

菲尼克斯电气为光伏系统提供从组串到总线电缆的可靠监测方案
