风力发电机雷电监测系统
通过实时测量采集数据
风力发电机易于遭受雷击。过去很难实现雷击防护以及雷击强度预估。
采用菲尼克斯 电气的LM-S整体解决方案，精确测量和分析风力发电机叶片上的雷击数据。
通过持续远程监测和整合风力发电机的运行参数和测量数据，为预防性维护决策提供更合理的依据。
应用
雷击常常造成风力发电机 (WTG) 转子叶片损坏，引起电子元件故障。一般而言，雷击很难直接检测。因此，需要经常更换只能泄放一定数量雷电流的保护装置来预防雷击损害。这种方法不仅十分耗时，而且成本高昂。雷电监测系统可记录雷电流的关键特征值，从而提供帮助。基于所提供的信息，系统判断是否需要进行检查或维护。
雷电监测系统 (LM-S)
雷电流监测解决方案
菲尼克斯电气LM-S雷电监测系统可监测并分析雷电电涌流的各项重要参数。由此推算出系统的实际负载。
监测系统的传感器安装在保护设备上。发生雷击时，电涌电流在导线周围形成磁场，而传感器能够检测到该磁场。随后，系统通过光纤发送测量结果到评估单元。根据测得的数据，评估单元通过雷电流上升率、电荷和比能确定最大雷电流强度。
LM-S可借助调制解调器或内置以太网接口独立集成至网络。系统通过调用IP地址便能轻松集成至现有控制系统。LM-S通过SMS告警直接通知系统操作员发生了雷击。员工使用Web浏览器即可查看雷击详情。这样，操作员可及早获知保护设备的状态，制定和实施维护计划， 从而确保系统稳定运行。

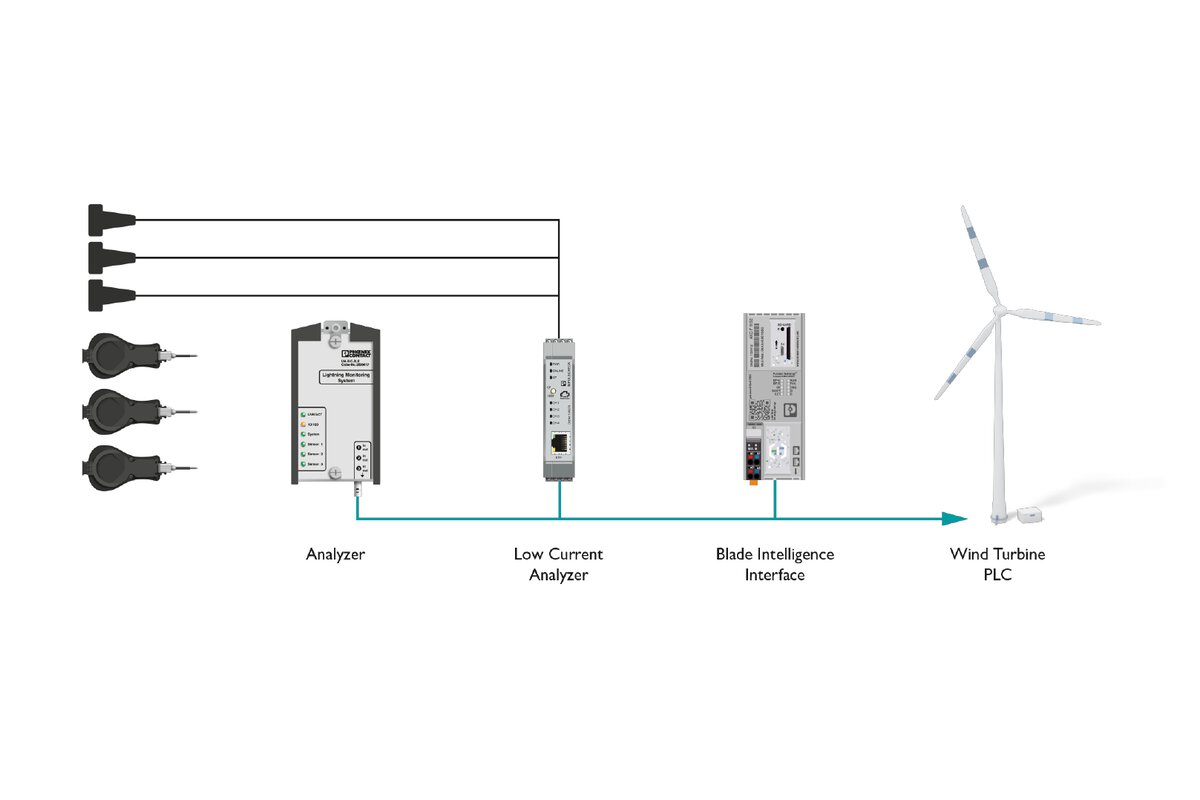

风力发电机LM-S雷电监测系统的应用
传感器
监测系统的传感器安装在保护设备上。发生雷击时，电涌电流在导线周围形成磁场，而传感器能够检测到该磁场。随后，系统通过光纤发送测量结果到评估单元。根据测得的数据，评估单元通过雷电流上升率、电荷和比能确定最大雷电流强度。

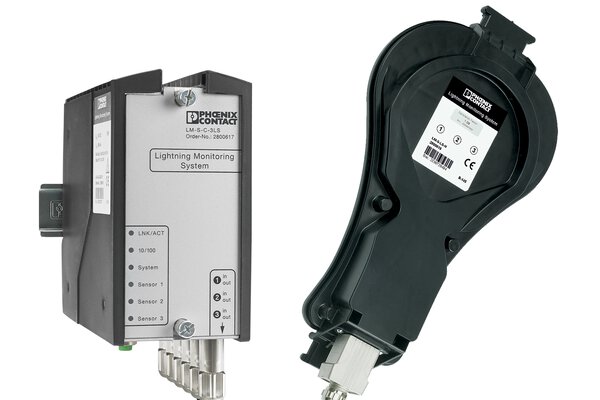

配有评估单元的LM-S传感器
测量范围扩展
附加传感器可将系统测量范围扩展为1到400 kA。为实现测量范围扩展，系统加装了采用适配传感器技术的评估单元。LM-S的评估单元旨在可靠检测和评估1到50 kA范围内的微弱雷击。单元的特殊设计使其尤为适于安装在风力发电机转子叶片的保护装置上。尽管传感器并不像标准LM-S传感器一样依托玻璃光纤进行测量，但即使遭受强烈冲击，其仍可确保介电强度。通过组合使用上述两种传感器，即可检测和评估1到400 kA测量范围内的所有雷击。系统由此可适用于各类应用领域。

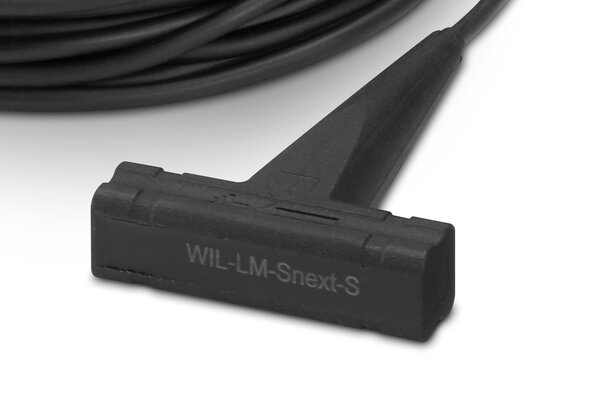

用于扩展测量范围的传感器
全套解决方案可使系统轻松适配现有设计。柜体内置电源和通信类电涌保护器，集成更轻松。传感器电缆支持按长度供货，范围在10 m到100 m之间。接线箱组装后即可投入使用，电缆只需穿过预留进线口连接至设备， 无需专用工具。
优势
✓ 实时测量，快速采集详细数据，从而获得详细诊断信息
✓ 远程监测，为维护决策提供有力依据
✓ 内置网络服务器，数据输出和配置更轻松
✓ 通过RJ45接口轻松集成到标准网络系统
